商品の説明

AR5202-S フタバ SFHSS受信機内蔵 4AブラシレスESC SR3X 3軸ジャイロ DCDC-5V/2A電源搭載 FPVモデル飛行機用（Futaba／FrSky対応受信機）

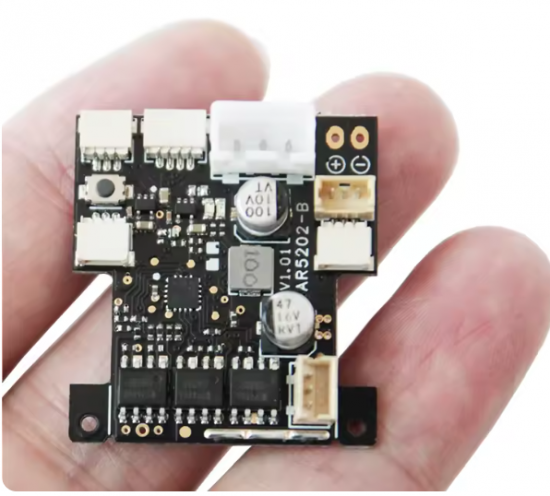

AR5202-S レシーバーの説明:

AR5202-X は高度に統合された受信機の一種で、統合された 4A ブラシレス ESC、互換性のある受信機、SR3X 3 軸、DCDC-5V/2A 電源が付属しており、60 〜 160g のモデル飛行機の DIY や再構築に非常に役立ちます。 。

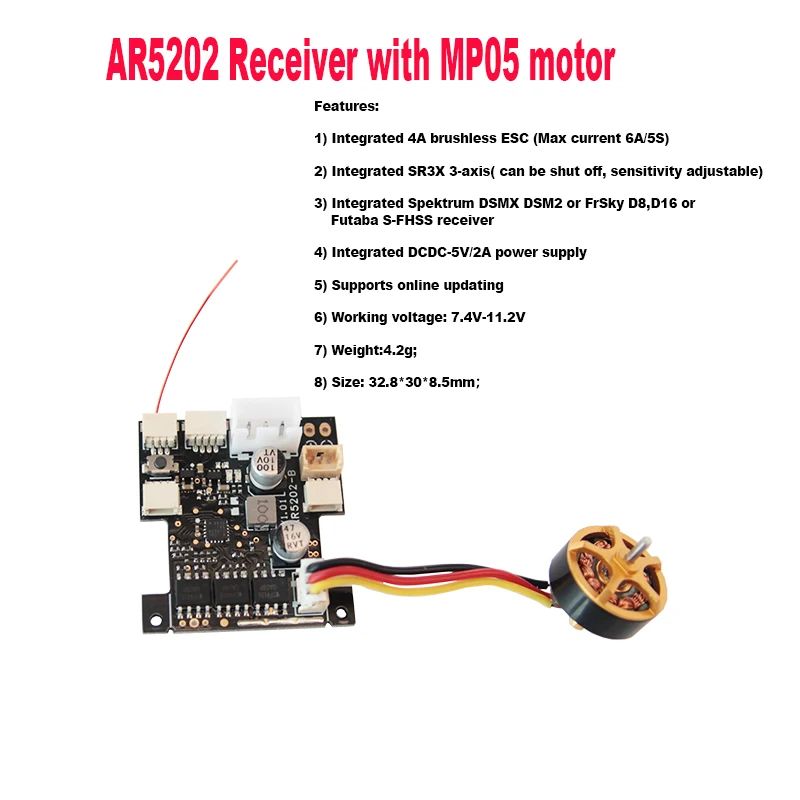

特徴:
1) 統合された 4A ブラシレス ESC (最大電流 6A/5S)
2) 統合された SR3X 3 軸 (オフに可能、感度調整可能)
3) 統合されたFutaba S-FHSS受信機
4) 統合された DCDC-5V/2A 電源
5) オンラインアップデートをサポート
6) 動作電圧: 7.4V-11.2V

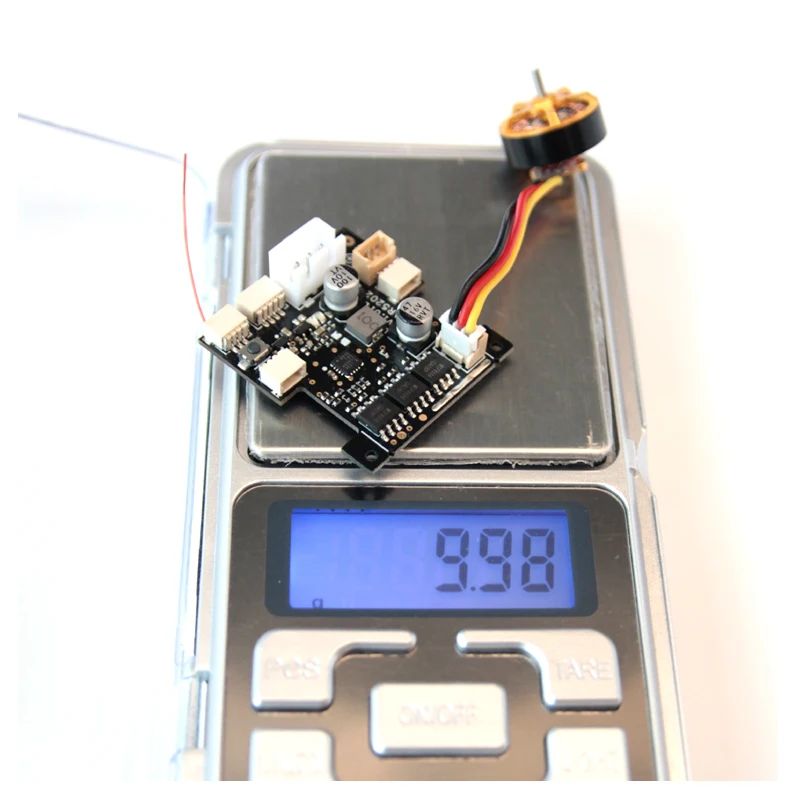

7) 重量: 4.2 グラム;
8) サイズ: 32.8*30*8.5 ミリメートル;

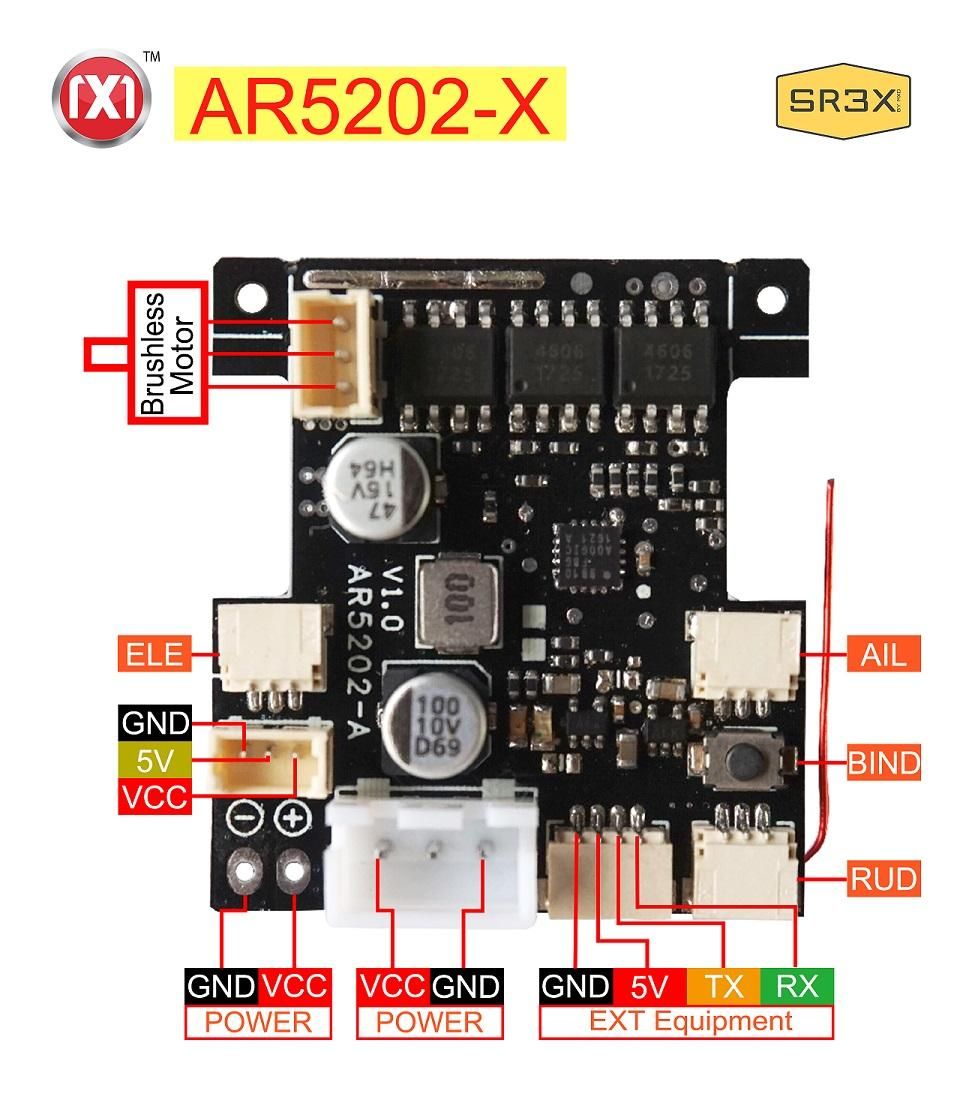

ポート説明:


ハードウェア:
AR5202-S は FUTABA S-FHSS と互換性があり、さらに、RF ハードウェアに LNA と PA が追加され、より長い動作範囲とデータ戻りの向上が実現しました。

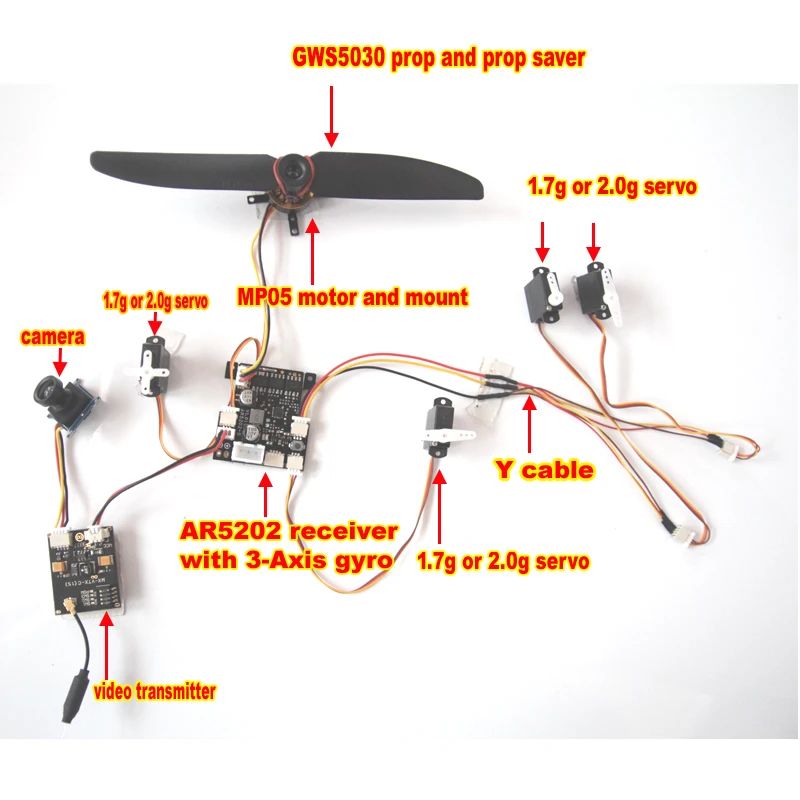

統合された DCDC-5V/2A 電源は、アナログ ビデオ トランスミッターとカメラを電源用に接続できます。このようにして、従来のモデル飛行機を FPV モデル飛行機に簡単に変更できます。

V テール混合を無効にする方法:
このボードのデフォルトはフライングウィング用であるため、固定翼航空機で使用する場合は、V テール混合を無効にする必要があります。変更については以下を確認してください。
1、これをダウンロードしてください: update.crossover-rx.com/mxo.zip
2、受信機をプログラムツールに接続し、コンピュータに接続します。

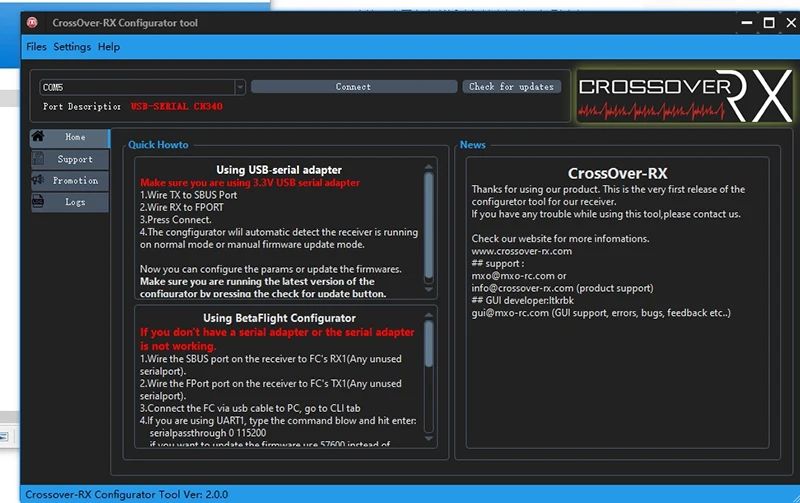

3、次のページが表示されます。

4、「接続」をクリックすると、次のような画面が表示されます。

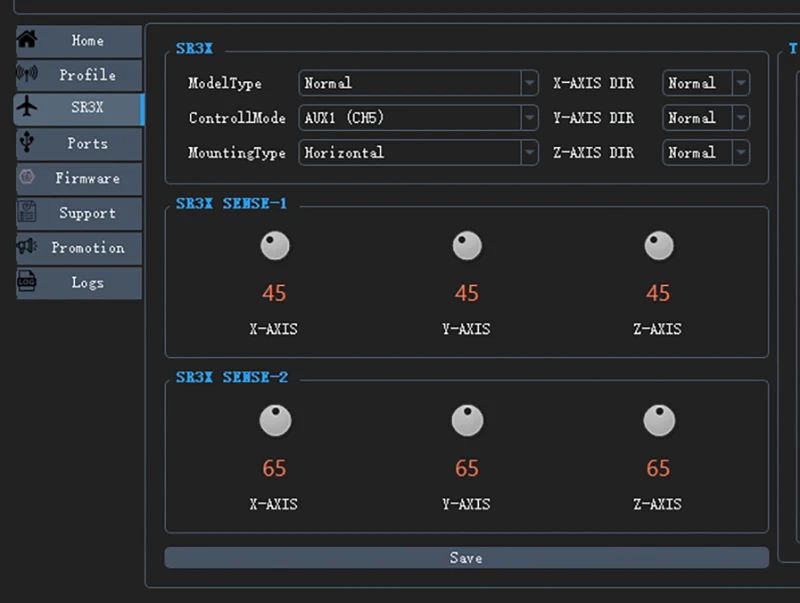

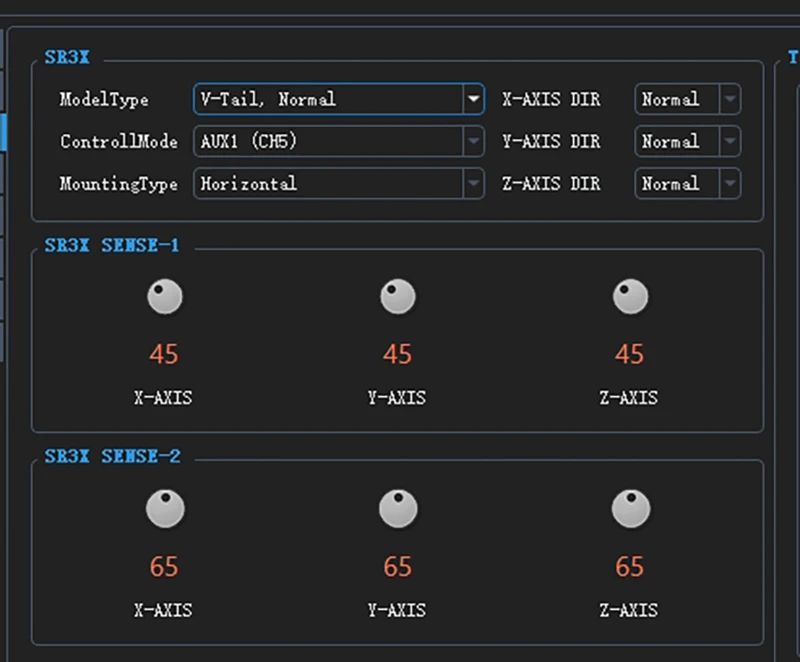

5、ページの左側にある「SR3X」をクリックすると、次のような画面が表示されます。

6、「通常」を「V テール通常」に変更し、「保存」をクリックすると、「V テール混合」がオフになります。









SR3X 3軸の機能と操作:
SR3Xは、特に固定翼模型飛行機用に開発された飛行支援システムです。初心者が模型飛行機を制御するのに役立つだけでなく、上級パイロットがより良く安定した飛行姿勢を得るのにも役立ちます。
SR3X 3 軸には 3 つの動作モードがあります: シャットオフ。低感度動作モード、高感度動作モード。お客様は送信機の 3 ギア スイッチで CH5 を設定し、その動作モードを決定できます。AR5202 の青色 LED は動作モードを示します。
1) 青色の LED ライトが消灯している場合は、SR3X 3 軸がオフになっていることを示します。
2) 頑丈な明るい青色の LED は低感度モードを示します。
3) LED の点滅は高感度モードを示します。

EXT機器ポート：
EXT 機器ポートは多機能です。
1) ファームウェアのアップデート/機能設定;
2) CH5 信号を出力します。
3) SBUS 信号を出力します。
4) バイパス動作モードポート。
セットアップに関する関連順序: 関連マニュアルを確認してください (作業中)

アプリケーション:
AR5202-X は、重量が 50g 〜 160g の模型飛行機用です。オンボード ESC の最大動作電流は 6A 未満、最大動作電圧は 14V 未満である必要があります (2 〜 3S リポを推奨)。

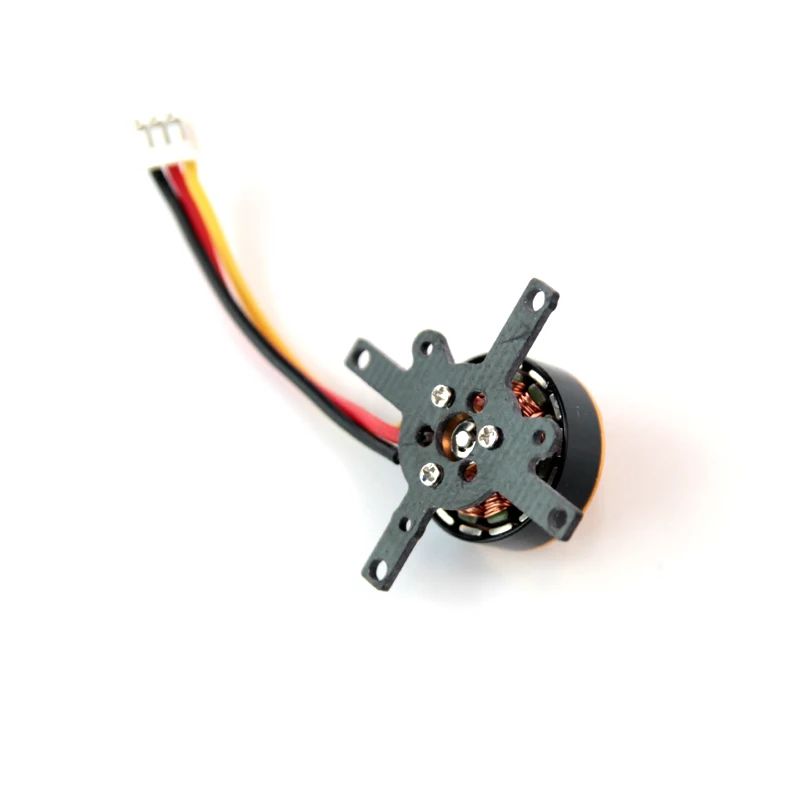

説明(MP05モーター)
重量: 5.4g (ケーブル含む)
サイズ:1304
KV: 4000
プラグ: 1.5mm JST 3P
推力は2SでGWS5030mmプロペラで120g〜150g
アイドル電流: 0.27A/7.4V 0.18A/3.7V

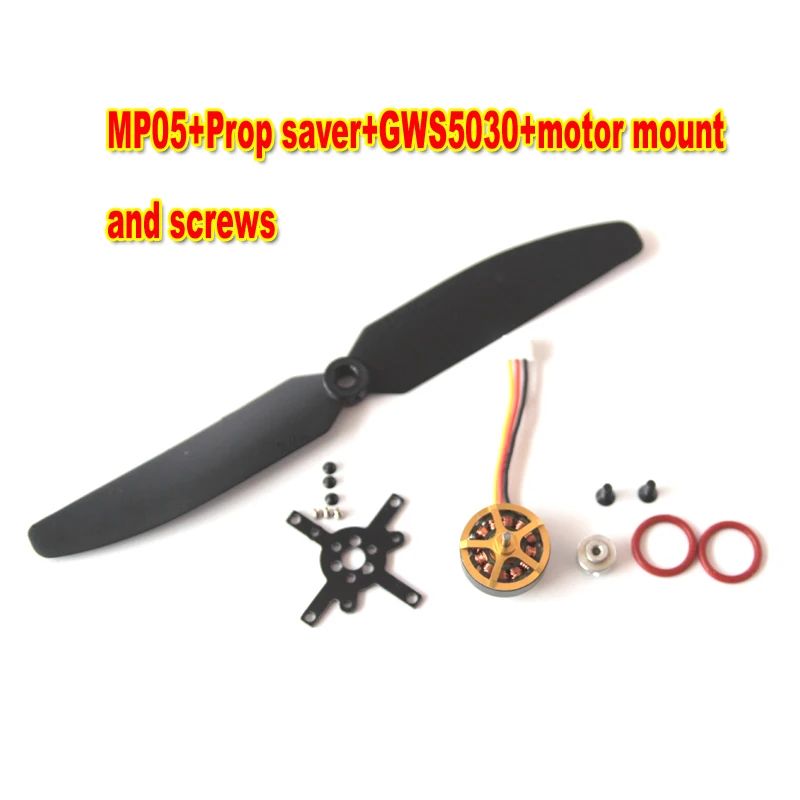

リストにあるすべてのモーターには、次のようなモーター マウントが付属しています。

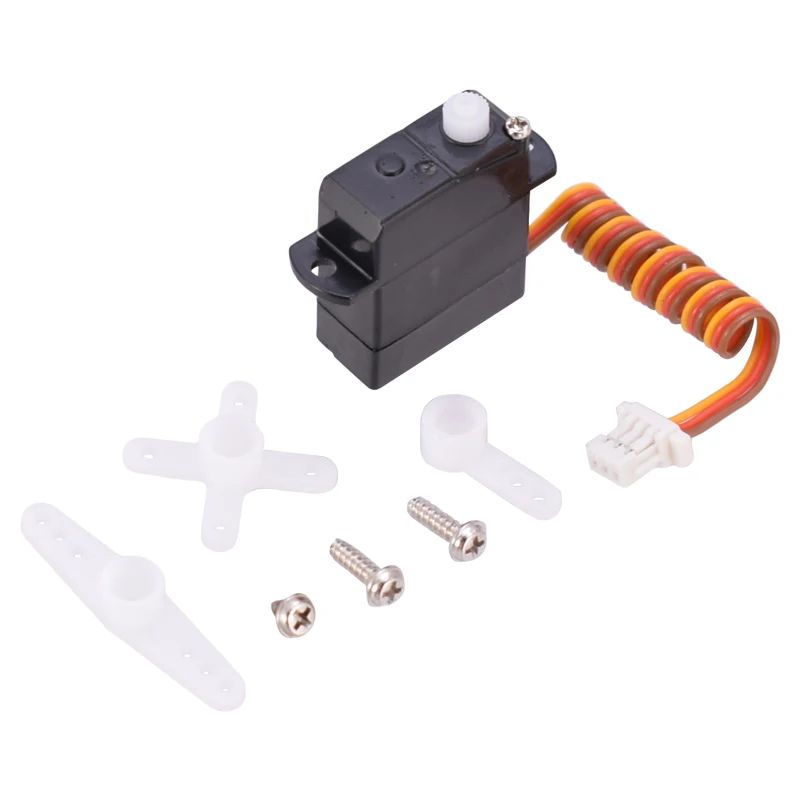

1.7g サーボの説明:
商品名: 1.7G 低電圧マイクロデジタルサーボ
ケーブル長さ：110mm
重量：1.7g
コネクタ：ミニJST1.0
電圧 トルク 速度
3.7V 0.065±0.01Kg・cm 0.07±0.01S/60°
4.2V 0.075±0.01Kg・cm 0.05±0.01S/60°

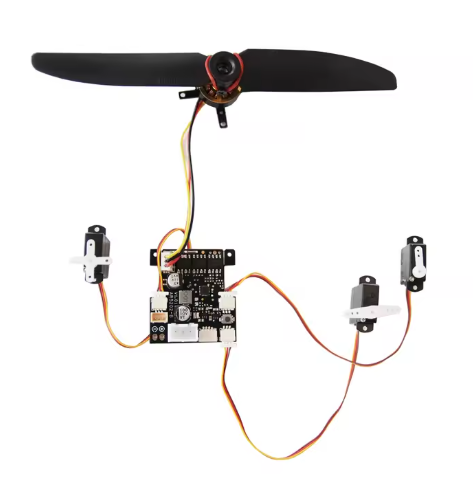

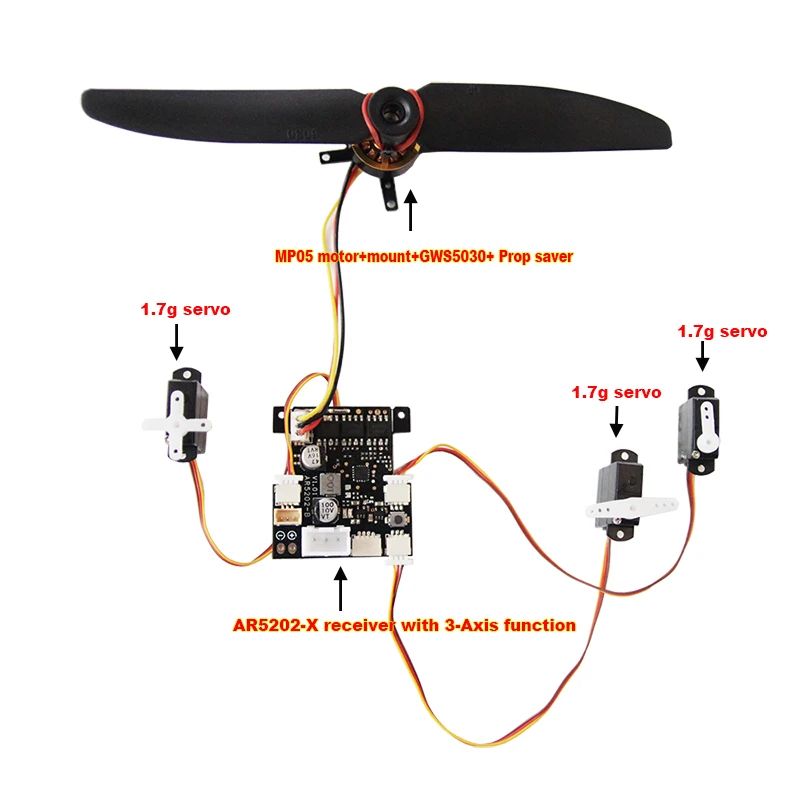

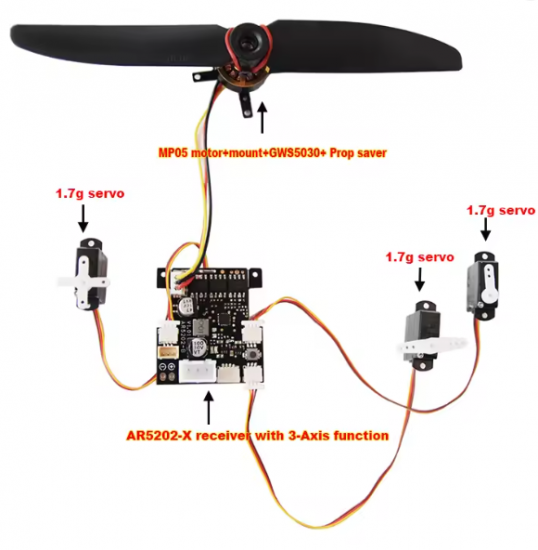

セット内容：
1xAR5202-S フタバ SFHSS レシーバー
1xMP05 4000KV モーター
1xモーターマウント
3x1.7gサーボ
2x GWS5030 プロップ

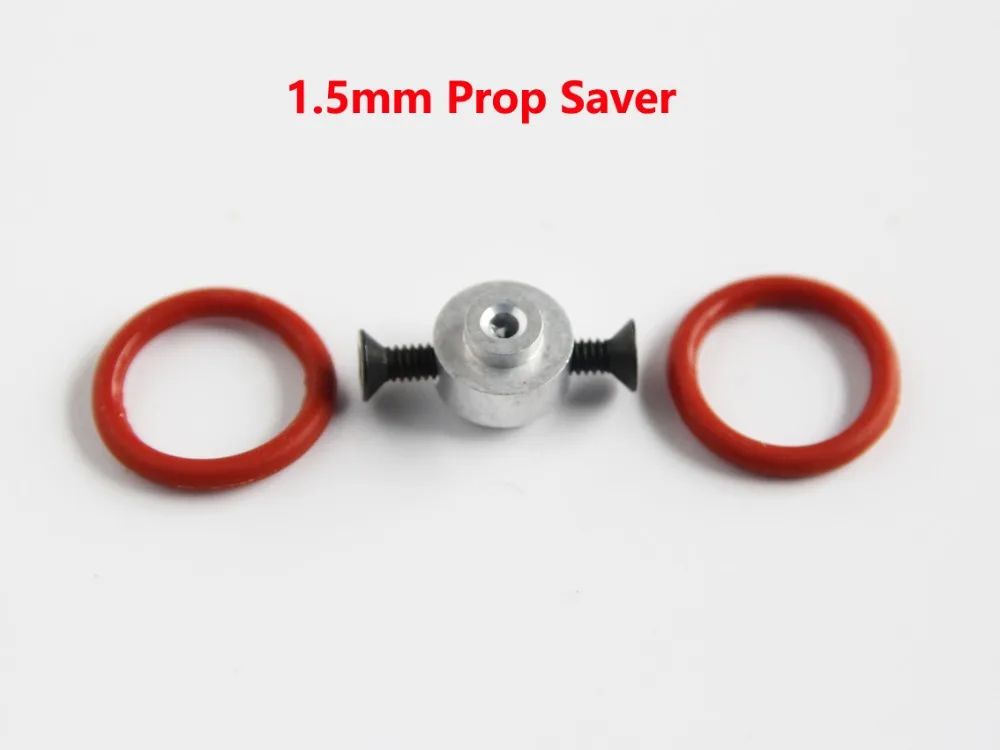

1xプロップセーバー
関連するネジ
